Comment éliminer la déformation de surface en polissage métallographique

Une surface polie miroir n'est pas synonyme de surface représentative. Sous le brillant peut subsister une fine couche de métal écroui, déformé par les étapes mécaniques précédentes. Cette couche déformée (en anglais deformed layer ou Beilby layer) fausse l'observation : joints flous, phases mal contrastées, microdureté biaisée, indexation EBSD impossible. Voici comment la détecter, la quantifier et l'éliminer proprement.

Qu'est-ce que la couche déformée ?

Chaque action mécanique — tronçonnage, ponçage, polissage — applique une pression et un cisaillement sur la surface de l'échantillon. Sur quelques nanomètres à plusieurs micromètres, la microstructure se trouve écrouie, réorientée, voire amorphisée. Le résultat : ce que vous observez après attaque n'est plus la microstructure du matériau, mais celle de la couche superficielle modifiée.

L'épaisseur de cette couche dépend du matériau et de la méthode : de l'ordre du nanomètre sur un acier inox bien préparé, jusqu'à plusieurs micromètres sur un alliage de cuivre maltraité au polissage.

Pourquoi c'est un problème

1. Artefacts d'attaque

L'attaque chimique révèle la déformation autant que la microstructure réelle. Conséquences typiques :

• Joints de grains dédoublés ou flous
• Effets de « bandes » alignées avec le sens de polissage
• Apparition de structures inexistantes (faux carbures, fausse martensite)
• Pour les inox austénitiques : transformation martensitique localisée induite par l'écrouissage

2. Microdureté faussée

Sur une couche écrouie, la dureté mesurée par micro-indentation Vickers ou Knoop est supérieure à la dureté du substrat — parfois de 10 à 30 %. On mesure l'écrouissage, pas le matériau.

3. EBSD impossible ou dégradé

L'analyse EBSD au MEB requiert une couche cristalline bien orientée sur quelques nanomètres en surface. Une couche déformée se traduit par un faible taux d'indexation, des patterns flous, des désorientations parasites. Pour l'EBSD, la finition doit être exempte de déformation.

4. Tribologie et essais de surface

Pour des essais de glissement, d'adhérence ou de tenue à la corrosion, le comportement initial est dominé par la couche superficielle. Une déformation résiduelle = essais non reproductibles.

Comment la détecter

Observation après attaque

L'indice le plus accessible : si les joints de grains apparaissent flous, doublés, ou s'ils semblent suivre des « lignes » alignées avec le sens de polissage final, vous avez une couche déformée résiduelle. Un échantillon sans déformation présente des joints fins, nets, sans biais directionnel.

Test de la sur-attaque

Attaquez normalement, observez, repolissez très légèrement à la silice colloïdale, ré-attaquez. Si l'image change radicalement (joints plus fins, contraste différent), c'est qu'il y avait déformation résiduelle.

Lumière polarisée

Sur certains alliages (cuivre, laiton, alu) la lumière polarisée révèle la déformation comme un effet de moiré ou des variations de teinte caractéristiques.

Cartographie EBSD

L'outil le plus rigoureux. Le Kernel Average Misorientation (KAM) en surface mesure directement la désorientation locale due à la déformation. Lecture quantitative, irréfutable.

Méthode 1 — Réduire la déformation à chaque étape

La meilleure couche déformée est celle qu'on n'a pas créée. Quelques principes :

Pression contrôlée

Plus la pression est forte, plus la couche déformée est épaisse. Travailler à la pression minimale efficace, plutôt qu'à la pression maximale supportée par la machine. Une polisseuse automatique bien réglée fait toujours mieux qu'une opération manuelle agressive.

Pas de sauts de grade

Sauter un grade de papier abrasif contraint l'étape suivante à éliminer des rayures profondes, donc à travailler plus longtemps et plus fort. Une séquence SiC progressive (P180 → P320 → P600 → P1000 → P1200) est moins agressive globalement qu'une séquence raccourcie avec compensation.

Lubrification généreuse

Le rôle du lubrifiant n'est pas seulement de refroidir mais aussi d'évacuer les débris qui, restant sur le tissu, réindentent la surface et créent de la déformation. Un Aka-Lube Blue à débit régulier améliore directement la qualité de surface.

Tissu adapté au grade

Un tissu trop dur compresse la surface ; un tissu trop souple laisse les grains de diamant s'enfoncer dans le tissu, ce qui réduit l'enlèvement et augmente le frottement (donc la déformation). Les tissus type Aka-Paran-S pour les grades 9-6 µm et Aka-Napal pour les grades fins sont des compromis bien établis.

Méthode 2 — Le polissage chimico-mécanique (CMP)

C'est la méthode la plus puissante pour éliminer une déformation résiduelle. Elle combine une action mécanique douce (silice ou alumine fine sur tissu souple) et une action chimique (pH alcalin ou réactif sélectif) qui dissout sélectivement la couche écrouie.

Silice colloïdale (OPS)

Le grand classique. Une suspension de silice fumée à 0,04-0,2 µm en milieu alcalin (pH 10) sur un tissu chimico-mécanique comme l' Aka-Chemal. Temps typique : 1 à 5 minutes, pression légère. Rinçage long et soigneux ensuite — la silice qui sèche sur l'échantillon est impossible à enlever ensuite sans repolir.

La Fumed Silica Suspension 0,2 µm Alkaline d'Akasel est la formulation standard, à utiliser sur un tissu Mag-Chemal ou Aka-Chemal.

Alumine colloïdale (alternative)

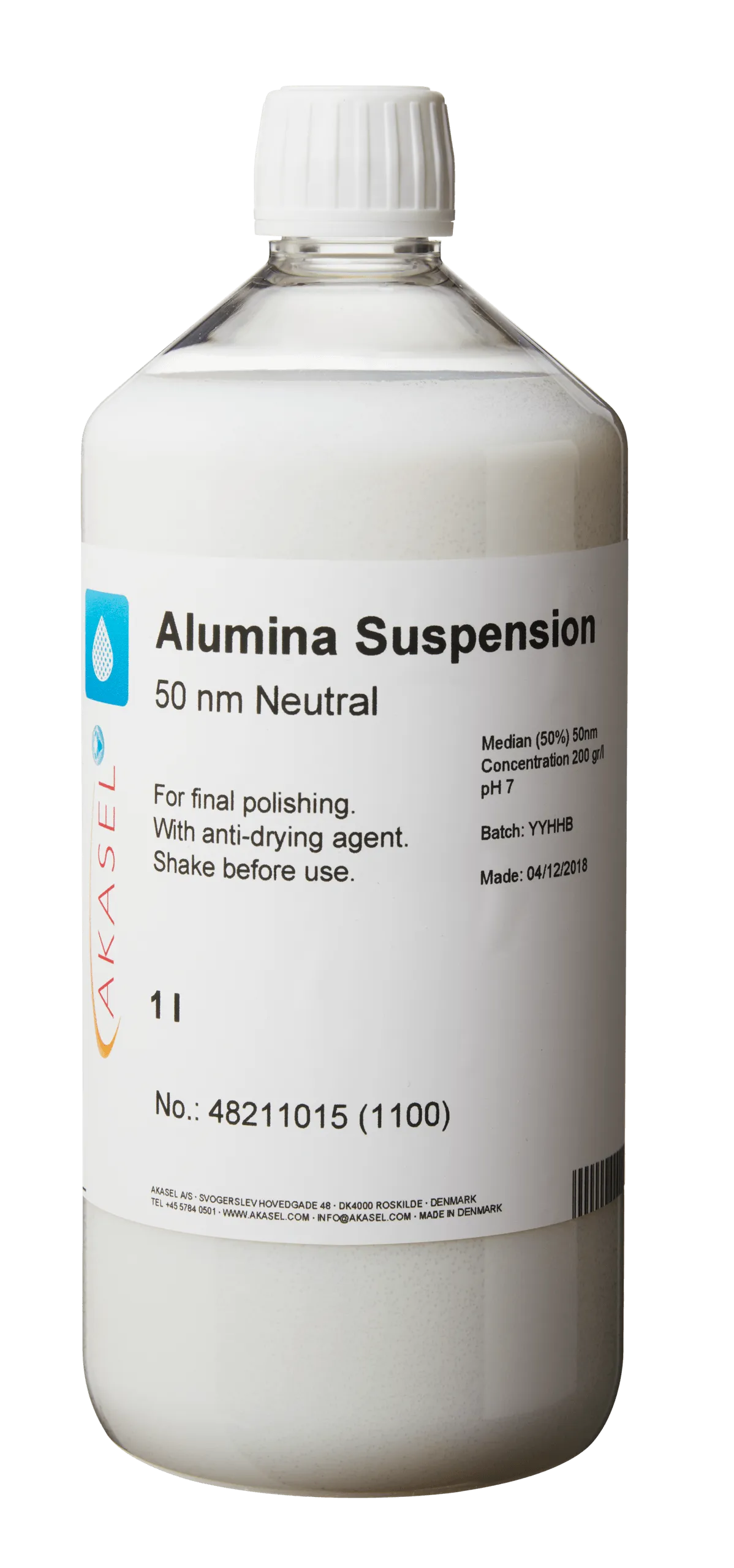

Pour les matériaux qui réagissent mal avec la silice (certains cuivreux, certains alliages magnésium), l' Alumina Suspension 50 nm Neutral donne une alternative neutre, sans risque de gélification.

Méthode 3 — Attaque-polissage alterné

Sur les matériaux les plus difficiles (alliages magnésium, certains aciers austénitiques, intermétalliques), la technique éprouvée est alterner :

1. Polir au diamant 3 ou 1 µm
2. Attaquer légèrement (sous-attaque délibérée)
3. Re-polir brièvement à 1 µm
4. Ré-attaquer pleinement

La première attaque révèle où se trouve la déformation ; le re-polissage court l'élimine ; la seconde attaque travaille sur une surface propre. Coûteux en temps, imparable en résultat sur les cas rebelles.

Méthode 4 — Polissage vibratoire

Pour les laboratoires haut de gamme préparant des échantillons EBSD ou analyses MEB exigeantes, le polissage vibratoire (sur machine type Vibromet) à très faible amplitude sur silice colloïdale pendant plusieurs heures supprime totalement la couche déformée. Aucune pression statique, donc aucun écrouissage. Pas une méthode de production de masse, mais imparable pour les surfaces critiques.

Méthode 5 — Polissage électrolytique

Pour les inox, le cuivre, l'aluminium, le polissage électrolytique élimine la couche superficielle par dissolution anodique. Le résultat : aucune contrainte mécanique, déformation nulle. Limites : tous les matériaux ne s'y prêtent pas (les composites en particulier), et la procédure demande un poste dédié avec électrolytes spécifiques.

Suspensions diamantées : choisir pour minimiser la déformation

Toutes les suspensions ne se valent pas vis-à-vis de la couche déformée. À grade équivalent (par exemple 1 µm), une suspension polycristalline peut être plus douce pour la surface si elle est utilisée avec une pression modérée (auto-affûtage = moins de glissement plastique). Inversement, sur matériau ductile, le mono est souvent préférable car les grains ne se fracturent pas en micro-débris agressifs.

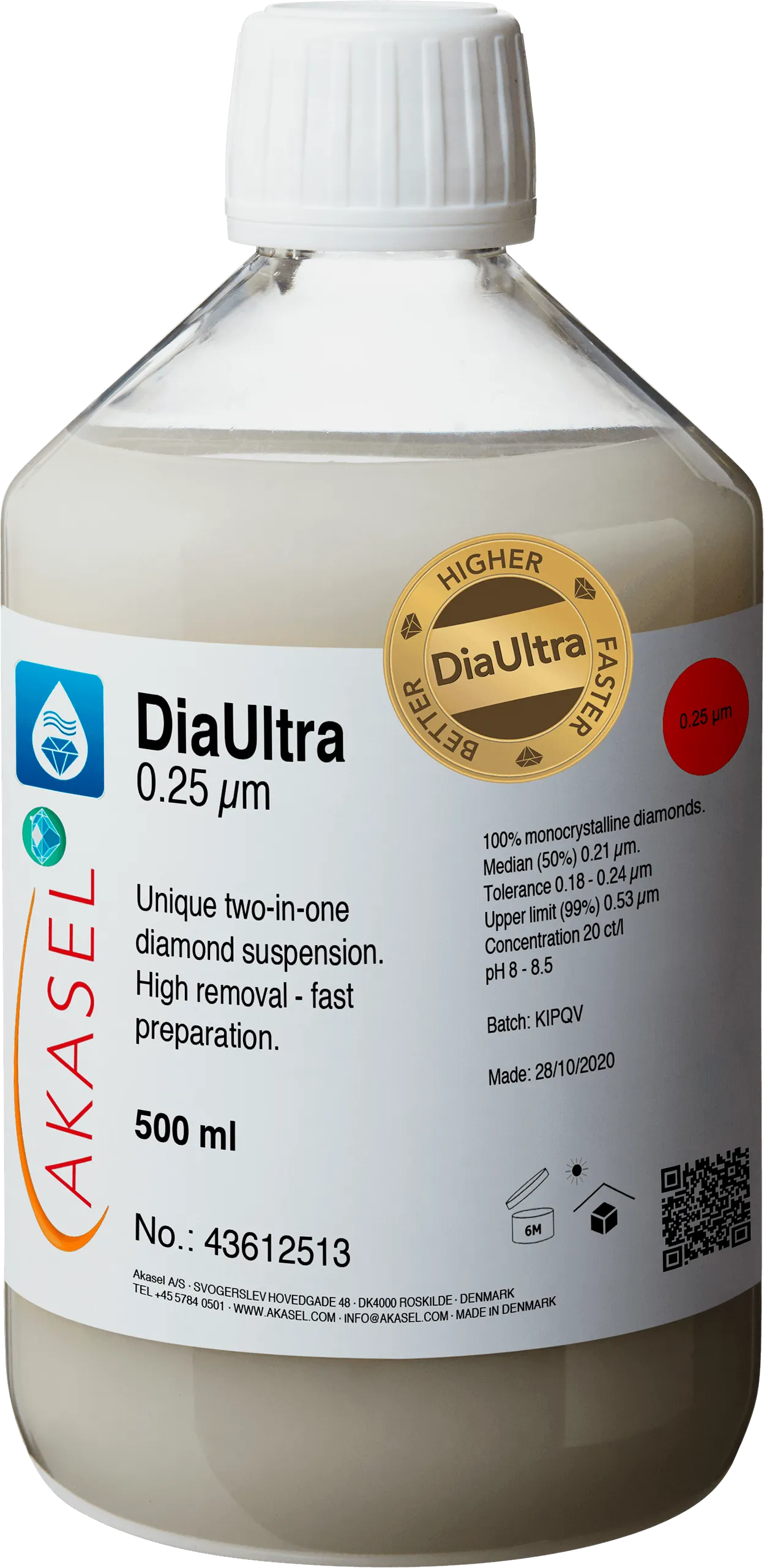

Pour les finitions critiques, la gamme DiaUltra 1 µm ou DiaUltra 0,25 µm sur tissu souple type Aka-Napal donne un excellent compromis avant le passage à l'OPS.

Cas par matériau

Aciers inoxydables austénitiques (304, 316)

Très sensibles à l'écrouissage, ils peuvent transformer martensitiquement en surface sous l'effet d'un polissage agressif. Finir impérativement à l'OPS sur Aka-Chemal, 2 à 5 minutes, pression légère.

Alliages d'aluminium

Mou et ductile, l'alu maximise la déformation. Séquence recommandée : SiC progressif sans saut, diamant 3 µm puis 1 µm sur tissu souple, finition OPS impérative. Polissage électrolytique (Barker) souvent préféré pour les observations en lumière polarisée.

Cuivre, laiton, bronze

Mêmes problématiques que l'alu, plus l'adhérence métallique au tissu. Lubrification continue, finition OPS sur tissu souple, rinçage immédiat.

Aciers martensitiques et trempés

Moins sensibles que les ductiles, mais la déformation reste problématique pour l'analyse fine des carbures. Finition diamant 1 µm sur Aka-Napal suffit généralement pour la microscopie optique. OPS utile pour MEB et EBSD.

Titane et alliages

Cas particulier : extrêmement sensible à la déformation et à la contamination par fer. Polissage chimico-mécanique avec un mélange OPS + peroxyde d'hydrogène est une technique éprouvée pour les applications EBSD.

Tronçonnage : la première source de déformation

On l'oublie souvent, mais la déformation commence au tronçonnage. Une coupe agressive avec un disque inadapté crée une ZAT (zone affectée thermiquement) de plusieurs centaines de micromètres, accompagnée d'une couche écrouie mécaniquement. Toute la chaîne de préparation passe ensuite à enlever ce qui aurait pu être évité.

Bonnes pratiques au tronçonnage pour limiter la déformation initiale :

• Choisir un disque adapté à la dureté (dur pour ductile, souple pour dur — paradoxe classique)
• Lubrification continue et abondante avec un fluide de coupe type Aka-Cool
• Pression contrôlée — pas de forçage manuel
• Pas de surchauffe : interrompre si la pièce se colore ou si le disque fume
• Marges suffisantes pour pouvoir éliminer la ZAT lors du pré-polissage suivant

Couche déformée et profondeur de polissage : l'équation invisible

Un principe peu enseigné mais fondamental : à chaque étape, on doit enlever au minimum trois fois la profondeur des rayures de l'étape précédente pour éliminer la couche déformée qu'elles ont créée. C'est cette règle qui justifie de ne pas brusquer la séquence : passer de P320 à P800 sans P500 ni P600 oblige le P800 à travailler dix fois plus longtemps pour effacer non seulement les rayures, mais aussi la couche écrouie sous-jacente.

En pratique, cela signifie que raccourcir une séquence ne fait pas gagner de temps— au mieux ça déplace le travail, au pire ça génère des défauts irréversibles. Une séquence progressive rigoureuse est presque toujours plus rapide globalement qu'une séquence raccourcie « pour aller plus vite ».

Tests pratiques pour valider sa méthode

Comment savoir, sans EBSD, si votre méthode produit une surface sans déformation résiduelle ? Quelques tests simples :

Test du double polissage

Polir un échantillon selon votre méthode habituelle, attaquer, photographier au microscope à fort grossissement. Re-polir 30 secondes à l'OPS, ré-attaquer, photographier au même endroit (utiliser une empreinte de microdureté comme repère). Si les deux images sont identiques, votre méthode est propre. Si la seconde révèle plus de détails ou des joints plus fins, votre méthode laisse une couche déformée à éliminer.

Test de microdureté en profondeur

Réaliser une série de mesures Vickers en s'éloignant de la surface par paliers de 10 µm (en biais sur une coupe). Sur une bonne préparation, la dureté est constante. Sur une mauvaise, elle décroît sur les premiers micromètres puis se stabilise — l'écart mesure l'écrouissage de surface.

Test de microscopie en lumière polarisée

Sur les matériaux non cubiques (titane, zinc, magnésium), la lumière polarisée révèle la déformation comme un effet de moiré ou des bandes parasites. Méthode rapide pour un contrôle qualitatif.

Quand la déformation est inévitable : la documenter

Sur certains matériaux extrêmement ductiles (or pur, plomb, indium, certains polymères métallisés), il est impossible d'éliminer totalement la couche déformée par voie mécanique. Dans ce cas, l'approche pragmatique consiste à :

• Standardiser la méthode pour que la déformation soit au moins constante et reproductible
• Quantifier son ampleur sur un échantillon de référence (test de microdureté, EBSD si disponible)
• Mentionnerson existence dans les rapports d'analyse, pour éviter les interprétations abusives
• Envisager le polissage électrolytique ou ionique si la précision le justifie

Récapitulatif : la checklist anti-déformation

1. Tronçonner sous lubrification continue, sans forcer
2. Respecter la séquence SiC sans sauter de grade
3. Polir au diamant avec pression modérée et tissu adapté au grade
4. Terminer par une étape chimico-mécanique (OPS) pour les analyses critiques
5. Rincer abondamment après l'OPS — la silice qui sèche est catastrophique
6. Pour l'EBSD ou la microdureté de surface, envisager le polissage vibratoire ou électrolytique
7. Toujours valider avec un test de sur-attaque : si la microstructure change après re-polissage, c'est qu'il y avait déformation

Conclusion

Éliminer la couche déformée, ce n'est pas une option : c'est la condition d'une métallographie fiable. La bonne nouvelle : avec une discipline méthodologique simple et un tissu Aka-Chemal + silice colloïdale en finition, on couvre 90 % des cas. Pour les 10 % restants, l'arsenal vibratoire/électrolytique existe.

Si vous suspectez de la déformation résiduelle sur vos analyses habituelles, un audit rapide de votre séquence par l'équipe technique Metallab peut souvent identifier l'étape responsable sans changer toute votre méthode.
