Granulométries papier abrasif SiC P80 à P4000 : le guide complet pour la métallographie

Le papier abrasif au carbure de silicium (SiC) reste le consommable roi du pré-polissage métallographique. Encore faut-il savoir choisir le bon grade, dans le bon ordre, sans sauts trop brutaux. Ce guide rassemble les conventions FEPA, les équivalences en microns et les séquences éprouvées par matériau.

FEPA P : qu'est-ce que ça veut dire exactement ?

Quand vous achetez un papier marqué P320, vous achetez un abrasif conforme à la norme FEPA(Fédération Européenne des Producteurs d'Abrasifs), série P. Cette série couvre les abrasifs souples (papier, toile, disques), à ne pas confondre avec la série F (abrasifs agglomérés et meules) ni avec la norme américaine ANSI.

Concrètement, le nombre P désigne une distribution granulométrique moyenne. Plus le nombre est élevé, plus le grain est fin. Mais la relation entre le numéro FEPA P et la taille réelle en microns n'est pas linéaire— c'est l'une des causes classiques d'erreurs de séquence.

Tableau de conversion FEPA P ↔ microns

Les valeurs ci-dessous sont les tailles médianes (d50) standard publiées par FEPA. Tous les fabricants sérieux respectent ces tolérances ; vérifiez-le sur la fiche technique d'un fournisseur douteux.

Notez l'écart entre P80 et P120 (~ 75 µm de différence) puis entre P1200 et P2400 (~ 7 µm). Aux gros grades, sauter une étape coûte relativement peu ; aux fins, c'est inverse — sauter P2400 quand vous êtes à P1200 vous oblige à compenser au diamant.

La règle d'or : ne jamais sauter plus d'un grade

L'objectif de chaque étape est d'effacer les rayures de l'étape précédente, point. Si vous sautez deux grades, vous passez un temps disproportionné à essayer d'effacer des rayures profondes avec un abrasif fin — ce qui revient à user un papier P800 pour faire le travail d'un P320. Coût en temps et en consommables.

Séquences recommandées par matériau

Voici les séquences SiC les plus courantes en routine, avant passage aux suspensions diamantées pour le polissage proprement dit. Toutes partent du principe que l'échantillon est tronçonné et enrobé proprement.

Aciers carbone et faiblement alliés

P180 → P320 → P600 → P1000 → P2400

Séquence type pour la majorité des aciers de structure et de cémentation. Pour des observations en lumière visible, P1200 suffit avant le diamant 9 µm. Le P2400 devient utile si vous attaquez directement après le SiC, sans diamant intermédiaire.

Aciers inoxydables (austénitiques, duplex)

P220 → P500 → P800 → P1200 → P2400 → P4000

Les inox écrouissent facilement : on prend du temps sur les grades intermédiaires pour réduire la couche déformée, et on termine plus fin. Pression modérée, lubrification généreuse.

Aciers durcis et aciers à outils

P180 → P320 → P600 → P1200

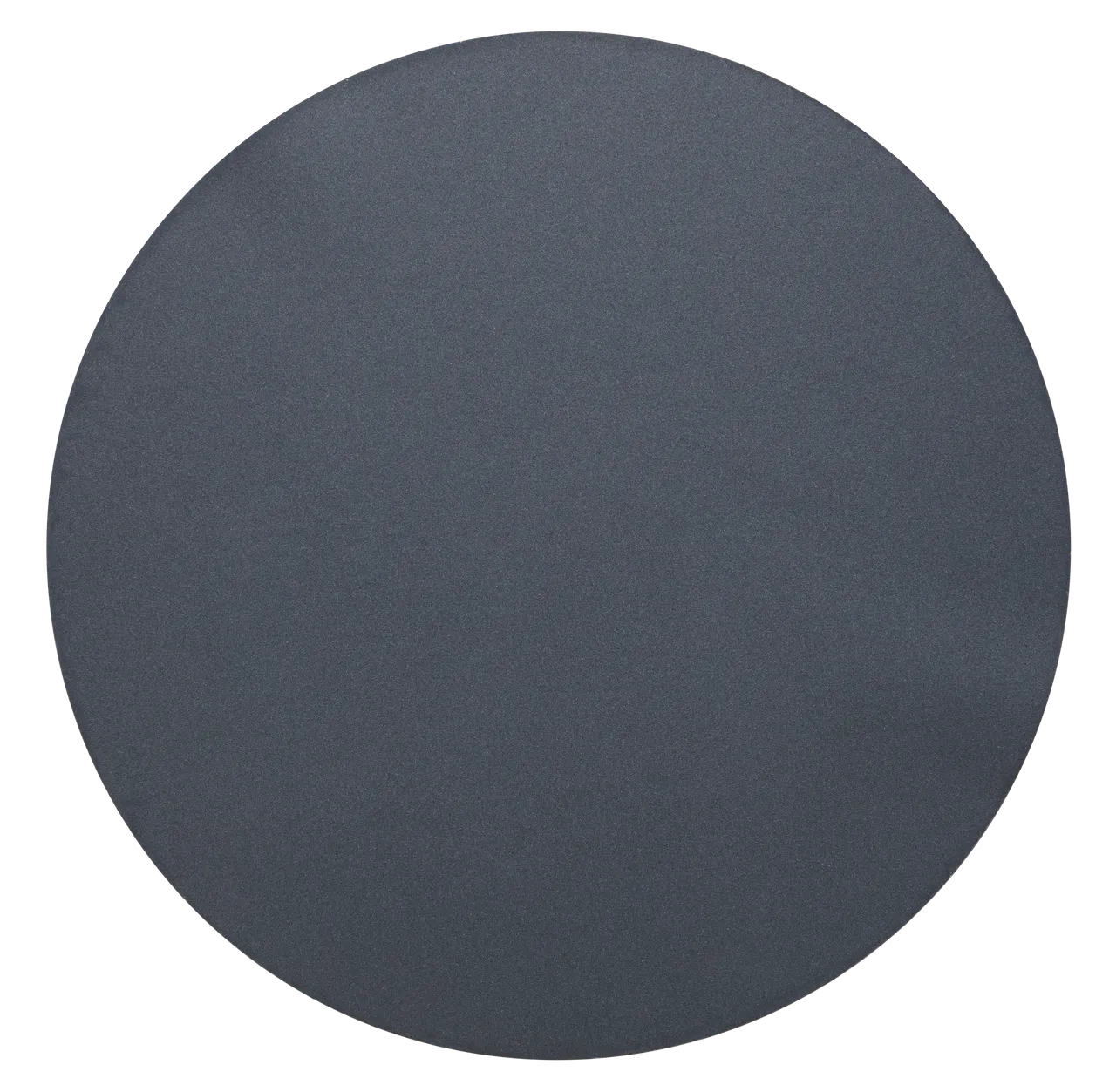

Les matériaux durs s'usent peu — on peut passer rapidement aux diamants polycristallins après P1200. Préférer Rhaco Grit P320 et au-delà, plus tenaces que les SiC standard sur ces matériaux.

Alliages d'aluminium

P320 → P600 → P1200 → P2400

L'alu s'encrasse vite : papier fraisà chaque étape, lubrification abondante, et idéalement passage à l'OPS dès la fin du SiC sans intermédiaire diamant pour limiter les rayures.

Cuivre, bronze, laiton

P320 → P600 → P1000 → P2400

Très ductile, le cuivre adhère aux abrasifs. Lubrification continue, et pression légère pour éviter les arrachements et les déformations plastiques en surface.

Carbures cémentés (WC-Co)

Pour ces matériaux ultra-durs, le SiC est inefficace au-delà de la planéité. La séquence est généralement P220 → P500sur SiC, puis passage direct aux disques diamantés rigides comme l' Aka-Allegran 9 ou aux Aka-Piatto 220 qui surclassent largement le SiC sur ces matériaux.

Temps de travail par grade : repères

Le temps optimal dépend du diamètre de l'échantillon, de la pression et de la vitesse de la machine. À titre indicatif, sur une polisseuse standard avec un échantillon enrobé de 30 mm :

Le critère le plus fiable est visuel: après chaque étape, les rayures doivent être uniformément orientées (typiquement à 90° de l'étape précédente). Si vous voyez encore des rayures plus profondes orientées dans l'autre sens, prolongez l'étape ou revenez en arrière.

Lubrification : eau, oui — mais avec discernement

Le SiC se travaille presque toujours sous lubrification à l'eau, pour trois raisons :

• évacuation des débris (sans elle, le papier s'encrasse et raye)
• refroidissement (la chaleur déforme la structure superficielle)
• réduction du chargement (collage de copeaux entre les grains)

Sur les matériaux qui s'oxydent (aciers carbone, fontes, alliages magnésium), pensez à sécher rapidemententre étapes et à utiliser un lubrifiant adapté en aval (Aka-Lube Blue à base d'alcool, par exemple).

Anti-patterns fréquents

• Sauts trop importants: P180 → P600 sur un acier dur = surface qui semble propre mais avec rayures profondes invisibles à l'œil nu, qui ressortent à l'attaque.
• Papier usé recyclé « parce qu'il a encore l'air bien »: un papier saturé en débris métalliques se met à arracher au lieu de couper. Coût d'un papier ≪ coût d'un échantillon à refaire.
• Sécher l'échantillon entre étapes sans rincer: les particules d'abrasif transférées d'une étape à l'autre génèrent des rayures parasites caractéristiques.
• Pression trop forte sur les fins: au-delà de P1200, on cherche un enlèvement très contrôlé. Trop de pression = déformation plastique sous la surface, à payer ensuite au polissage diamant et à l'OPS.
• Tourner dans le même sens à chaque étape: conventionnellement, on tourne l'échantillon de 90° entre deux grades — c'est ce qui permet de voir d'un coup d'œil si l'étape précédente est bien gommée.

Conserver son papier dans la durée

Le SiC est sensible à l'humidité : papier stocké à plat dans son emballage d'origine, à l'abri des éclaboussures. Un papier qui a pris l'eau se cintre, se décolle de son support PSA, et perd en uniformité — typiquement détectable à des rayures hétérogènes soudaines en cours de cycle.

SiC vs alumine vs zircone : pourquoi le SiC reste roi

Le carbure de silicium n'est pas le seul abrasif disponible en papier. L'alumine (Al₂O₃) et la zircone alumine sont également utilisées, principalement dans l'industrie générale. Pour la métallographie, le SiC s'impose pour plusieurs raisons techniques :

• Dureté élevée: ~ 2 500 HV, supérieure à celle de l'alumine (~ 2 000 HV). Coupe efficace même sur aciers durcis.
• Arêtes vives: les grains de SiC se fracturent en révélant de nouvelles arêtes coupantes, à la manière d'un auto-affûtage local. Conséquence : un grade donné garde sa performance plus longtemps que l'alumine.
• Conductivité thermique: élevée pour un abrasif, ce qui limite la concentration locale de chaleur sur l'échantillon.
• Pas de réaction avec l'eau : contrairement à certains abrasifs, le SiC est chimiquement stable en milieu aqueux, permettant la lubrification standard.

Le seul vrai défaut du SiC en métallographie est sa fragilité face aux carbures cémentés et céramiques industrielles, où il s'use plus vite qu'il ne coupe. C'est dans ce cas précis que les disques diamantés rigides prennent le relais.

FEPA F et ANSI : ne pas confondre les normes

Trois normes coexistent encore aujourd'hui pour désigner la granulométrie des abrasifs :

• FEPA P(Europe, abrasifs souples) : c'est la norme utilisée pour les papiers métallographiques. P320 = ~ 46 µm.
• FEPA F (Europe, abrasifs agglomérés et meules) : la même désignation numérique ne donne pas la même taille. F320 ≈ 29 µm, soit nettement plus fin que P320.
• ANSI / CAMI (Amérique du Nord, abrasifs souples) : numérotation différente encore. ANSI 320 ≈ 36 µm. Les papiers importés des États-Unis peuvent porter cette désignation sans précision — vérifier toujours la fiche technique.

En métallographie européenne, lisez systématiquement « P » devant le nombre. Sans cette lettre, le doute est légitime.

Disques PSA, magnétiques, supports métalliques

Au-delà de la nature de l'abrasif, la manière dont le papier est fixé sur la plateau de la polisseuse fait une différence pratique :

• PSA (Pressure Sensitive Adhesive): adhésif au dos, collé directement sur le plateau métallique. Solution la plus courante, économique, fonctionne sur n'importe quelle machine.
• Magnétique: le papier s'applique sur un disque magnétique permanent. Changement instantané, pas de résidus d'adhésif. Investissement initial dans le disque magnétique.
• Disques rigides composites: Aka-Piatto et assimilés, où l'abrasif (diamant souvent) est lié dans une matrice rigide. Durée de vie supérieure, prix d'achat élevé, rentable au-delà d'un certain volume.

Au-delà du SiC : quand changer de technologie ?

Pour les laboratoires à fort volume, ou pour les matériaux durs où le SiC s'use trop vite, les disques diamantés rigides sont une alternative économiquement intéressante sur le long terme. Un Aka-Piatto 220 remplace plusieurs centaines de feuilles SiC sur la même durée de vie, avec une planéité supérieure.

Coût total : ne pas se laisser tromper par le prix d'une feuille

Une feuille SiC coûte de quelques dizaines de centimes à un euro environ. Vu seul, ce coût semble marginal — d'où la tentation d'utiliser la même feuille trop longtemps « parce qu'elle a encore l'air bien ». Une feuille usée ne coupe plus, elle frotte : elle génère de la déformation, multiplie le temps de cycle, et oblige à corriger aux étapes suivantes.

Calculé honnêtement, le coût marginal d'une feuille fraîche est négligeable face au coût d'un échantillon à refaire ou d'une analyse biaisée. Règle pratique : changer la feuille dès qu'on sent que l'enlèvement ralentit, ou systématiquement après un nombre fixé de cycles documenté pour le matériau.

Conclusion

Une bonne séquence SiC ne s'invente pas : elle se documente, elle se respecte, elle s'ajuste à chaque matériau. Le bénéfice d'une séquence propre se paye au polissage final — un cycle SiC bâclé, c'est trois fois plus de temps au diamant pour rattraper.

Le catalogue Metallab couvre tous les grades du P80 au P4000 en papier SiC standard, plus les disques diamantés et la pierre de dressage Al₂O₃ pour les usages spécifiques.
