Polissage composites à fibres de carbone (CFRP) : méthode complète et consommables Akasel
Les composites à matrice polymère renforcée par fibres de carbone (CFRP : Carbon Fibre Reinforced Polymer) imposent une approche métallographique radicalement différente des métaux. Les défis sont doubles : la fibre de carbone est très dure et abrasive (graphite cristallin orienté, ≈ 10 Mohs sur l'axe) tandis que la matrice époxy ou thermoplastique est tendre (≈ 1 Mohs) et sensible à la chaleur. Toute préparation déséquilibrée arrache des fibres, crée du relief important, ou pire, déforme la matrice par échauffement local — phénomène appelé « smearing » qui masque l'interface fibre/matrice critique pour le contrôle qualité. Les défauts à révéler sont nombreux : ondulations de fibres (waviness), porosités intermatrice (voids), délaminations, fissures de matrice, désorientations interplies. La méthode Akasel AKA-brief #9 propose une séquence en 4 étapes adaptée à l'observation optique haute résolution exigée par les normes aéronautiques. Elle s'applique également aux composites GFRP (verre/époxy) avec ajustements de granulométrie.
Caractéristiques métallographiques
- Dureté typique
- non applicable directement — fibre de carbone HM ≈ 280–400 GPa modulus · matrice époxy ≈ 80–110 °C Tg · forte hétérogénéité fibre/matrice
- Normes applicables
- ISO 1268 · ASTM E1888 · ISO 14130 (analyse fractographique)
- Applications industrielles
- Pièces de structure aéronautique (panneaux fuselage A350/B787)
- Aubes de soufflante composites (LEAP, GE9X)
- Pièces automobiles haut de gamme et sport (monocoques, jantes)
- Industrie éolienne (pales offshore)
- Articles de sport (vélo, ski, tennis)
Les fibres de carbone se déclinent en deux grandes familles : HT (High Tensile, modulus ≈ 230 GPa) pour applications structurelles courantes, et HM (High Modulus, ≥ 350 GPa) pour applications spatiales. Diamètre typique : 5 à 8 µm. La structure est constituée de plans graphitiques empilés parallèlement à l'axe de la fibre, ce qui explique l'anisotropie marquée — la fibre coupée à 90° de son axe expose les plans basaux résistants ; coupée à 0°, elle révèle les bords des plans, plus érodables. Les matrices époxy thermodurcissables (ex : Hexcel 8552, Cytec 977-2) ont une Tg de 80 à 200 °C selon la formulation. Les matrices thermoplastiques (PEEK, PEKK, PPS) montent à 300+ °C de Tg, autorisant des conditions de préparation plus agressives. L'architecture est typiquement multi-plis (multilayer) avec orientations alternées ([0°/45°/90°/-45°]s par exemple), créant à l'observation des sections elliptiques de fibres dont la longueur varie selon l'angle de coupe. Les défauts critiques à détecter : porosité matricielle (voids, < 2 % en aéronautique), désalignement de fibres (waviness, < 1°), riches/pauvres en résine, fissures inter-plis, contamination interfaciale.
Méthode de préparation pas à pas
1Tronçonnage
Le tronçonnage des CFRP est singulier : la fibre de carbone abrasive use rapidement les disques abrasifs, mais l'utilisation d'un disque diamanté traditionnel peut générer de la chaleur excessive qui ramollit la matrice. La référence Akasel est un disque abrasif adapté aux matériaux mous-tendres comme l'Aka-Cut NF10 (initialement métaux non ferreux mais compatible CFRP), avec une avance très lente (0,02 à 0,05 mm/s) et un débit abondant d'Aka-Cool 5 % pour évacuer chaleur et poussières. Pour les CFRP épais (panneaux structuraux > 10 mm), prévoir une coupe en plusieurs passes avec refroidissement entre passes plutôt qu'une coupe unique longue. Pour les sections fines ou les zones contenant des défauts critiques à conserver, un disque de précision Aka-Cut 400 HV 150 mm en machine micro-tronçonneuse offre un meilleur état de surface initial. Particularité importante : la coupe libère des particules de carbone très fines (poussières respirables < 5 µm). Travailler obligatoirement sous flux de lubrifiant abondant (jamais à sec) et avec aspiration. La direction de coupe doit être adaptée à l'orientation des plis : préférer une coupe perpendiculaire à la majorité des fibres pour minimiser l'arrachement. Si possible, orienter la coupe pour révéler une section présentant simultanément plusieurs orientations de fibres (utile pour le contrôle d'empilement). Éviter absolument la coupe à l'eau froide brutale qui peut créer des contraintes thermiques différentielles entre fibre et matrice et amorcer des micro-délaminations parasites.
2Enrobage
L'enrobage des CFRP impose presque toujours un enrobage à froid pour éviter de modifier la matrice polymère. Les résines à chaud Akasel atteignent des températures (160 à 200 °C) qui dépassent la Tg de la plupart des matrices époxy aéronautiques (80 à 180 °C). Un enrobage à chaud peut donc post-cuire la matrice, refluer localement, ou même délaminer les plis sous l'effet de la pression et de la chaleur. La référence est l'Aka-Resin Liquid Epoxy + Aka-Cure Slow (durcissement température ambiante 8–24 h), avec imprégnation sous vide obligatoire pour deux raisons : éliminer les bulles d'air entre la résine d'enrobage et les bords de la pièce (qui créeraient des défauts d'arrondissement de bord), et imprégner les éventuelles porosités ouvertes de la matrice composite (qui auraient autrement piégé la suspension de polissage et donné de fausses observations de défauts). L'Aka-Cure Quick durcissement rapide est utilisable pour les contrôles à cadence élevée mais son pic exothermique (jusqu'à 80 °C) peut être problématique pour les CFRP à matrice basse Tg — vérifier la compatibilité au cas par cas. Pour les pièces de grande dimension à observer en plusieurs zones, utiliser les clips Akasel pour aligner précisément la section d'intérêt dans le moule.
3Pré-polissage

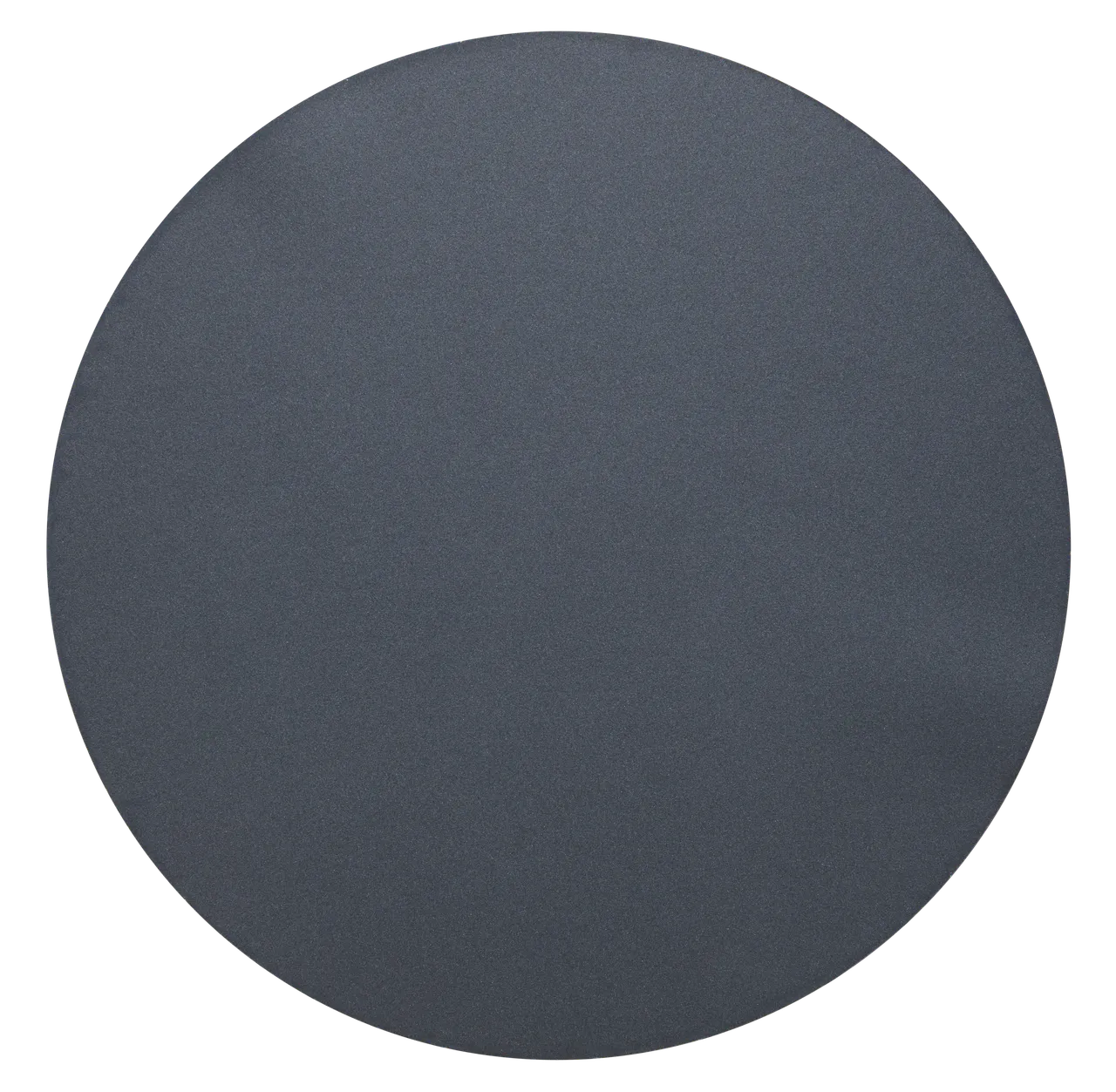

Le pré-polissage des CFRP commence par un planage sur papier SiC Rhaco Grit P500 (et non P220 ou P320 comme pour les métaux — un grain plus fin évite d'arracher des fibres entières). Lubrification eau, 300 rpm, 20 N, jusqu'à obtention d'une surface plane sans creux visibles. Pour les pièces de grande dimension où une étape plus agressive est nécessaire (notes AKA-brief #9 : « pour grands échantillons, remplacer Rhaco Grit P500 par P320 »), démarrer en P320 puis affiner en P500 en seconde étape. Étape suivante : drap Aka-Largan 9 (drap rigide à pré-polissage diamant) avec suspension DiaUltra 9 µm, lubrifiant Aka-Lube Blue, 150 rpm, 30 N, 4 minutes. Le grain 9 µm est suffisamment agressif pour éliminer les rayures de l'étape SiC sans arracher les fibres. Force modérée (30 N, vs 35 N pour les aciers) — un excès de force fait basculer les fibres dans la matrice tendre. Le temps de 4 min est plus long que pour les métaux car la matrice s'érode plus vite que les fibres et il faut atteindre l'équilibre où l'usure devient stable. Inspection à la loupe x10 : les fibres doivent apparaître nettes, avec une section circulaire ou elliptique propre, sans halo de matrice étalée autour (signe de smearing thermique). Si du smearing est visible, augmenter la lubrification et réduire la force à 25 N.
4Polissage final et attaque chimique
Le polissage final des CFRP se déroule en deux étapes Akasel. Étape 3 : drap Aka-Daran (drap de polissage moyen, structure feutrée courte) avec suspension DiaUltra 3 µm, lubrifiant Aka-Lube Blue, 150 rpm, 20 N, 2 min 30. La force réduite (20 N) est essentielle pour préserver l'interface fibre/matrice et éviter le déchaussement des fibres en bord d'échantillon. Étape 4 (oxide polishing, finition optionnelle mais recommandée) : drap Aka-Chemal avec suspension d'alumine 50 nm neutre (et non la silice colloïdale alcaline utilisée pour les métaux — la silice alcaline peut attaquer chimiquement la matrice époxy et créer un faux relief), 150 rpm, 15 N, 2 à 3 minutes. Mouiller le drap à l'eau avant démarrage, rincer 10 s à l'eau avant arrêt. Cette étape efface les dernières rayures sub-micronique et révèle nettement l'interface fibre/matrice critique pour la détection de défauts d'adhésion (debonding). Après polissage, rincer à l'eau distillée puis sécher à l'air comprimé filtré (éviter l'éthanol qui peut localement gonfler certaines matrices époxy). Observer rapidement après préparation : la matrice composite peut absorber de l'humidité atmosphérique et provoquer un léger gonflement perturbant l'observation à fort grossissement. Pour augmenter le contraste fibre/matrice en observation optique, l'usage du DIC (contraste interférentiel) ou du champ sombre est plus efficace qu'une attaque chimique (généralement à éviter sur composites).
Attaques chimiques recommandées
Pas d'attaque chimique en routine sur CFRP. Pour augmenter le contraste fibre/matrice, observer en DIC (différentiel interférentiel) ou champ sombre. Plasma O₂ basse puissance possible pour révéler la structure graphitique des fibres en MEB.
Séquence Akasel — récapitulatif (système 300 mm, échantillon Ø 40 mm)
| Étape | Surface | Abrasif | Lubrifiant | Vitesse | Force | Temps |
|---|---|---|---|---|---|---|
| 1. Planage | Rhaco Grit P500 | Papier SiC grain 500 (P320 pour grands échantillons) | Eau | 300 rpm | 20 N | jusqu'à plan |
| 2. Pré-polissage diamant | Aka-Largan 9 | DiaUltra 9 µm | Aka-Lube Blue | 150 rpm | 30 N | 4 min |
| 3. Polissage diamant fin | Aka-Daran | DiaUltra 3 µm | Aka-Lube Blue | 150 rpm | 20 N | 2 min 30 |
| 4. Finition alumine | Aka-Chemal | Alumine 50 nm neutre | — | 150 rpm | 15 N | 2 à 3 min |
Sur système 250 mm, augmenter les temps de 30 %. Sur 200 mm, doubler les temps. Adapter les forces au prorata de la surface réelle si plusieurs échantillons.
Produits Akasel recommandés
Sélection des consommables Akasel utilisés dans cette méthodologie, par ordre d'intervention.
Aka-Cut NF10
Aka-Cut 400 HV, 150 mm
Aka-Cool
Aka-Resin liquide Epoxy
Aka-Cure Slow
Rhaco Grit P500
Aka-Largan 9
DiaUltra 9 µm
Aka-Daran
DiaUltra 3 µm
Aka-Chemal
Aka-Lube bleu
Questions fréquentes
Comment éviter le déchaussement des fibres en bordure d'échantillon ?
Pourquoi observe-t-on des halos brillants autour des fibres en lumière polarisée ?
Peut-on utiliser la même méthode pour les composites GFRP (fibre de verre) ?
Comment quantifier la porosité (voids content) selon les exigences aéronautiques ?
L'attaque chimique est-elle utile pour révéler la structure graphitique des fibres ?
Pour aller plus loin
Source originale (anglais)
Akasel AKA-Brief #9 — composites à fibres de carbone (CFRP) (PDF)Document publié par Akasel A/S, Danemark. Disponible en français sur demande auprès de Metallab.
