Préparation métallographique : les 4 phases expliquées étape par étape

Préparer un échantillon métallographique, c'est obtenir une surface dont la microstructure observée au microscope reflète fidèlement la microstructure réelle du matériau — sans déformation, sans artefact, sans relief. Cet objectif tient en quatre phases canoniques, chacune avec son rôle propre. Voici le guide étape par étape, pensé pour les techniciens débutants comme pour les ingénieurs qui veulent un rappel structuré.

Pourquoi ces quatre phases ?

Chaque phase efface les défauts générés par la précédente. Un mauvais tronçonnage ne se rattrape pas à l'enrobage. Un mauvais pré-polissage ne se rattrape pas au diamant. La logique est strictement cumulative : la qualité de votre observation finale est limitée par le maillon faible.

Phase 1 — Tronçonnage : extraire l'échantillon sans le détruire

Le tronçonnage consiste à découper un fragment représentatif du matériau étudié. C'est l'étape la plus violente thermiquement et mécaniquement — c'est aussi celle qu'on regarde le moins.

Pourquoi c'est critique

Un disque mal choisi ou une pression excessive génèrent une zone affectée thermiquement(ZAT) de plusieurs dixièmes de millimètres. Sur un acier trempé, cette ZAT modifie localement la microstructure : on ne mesure plus le matériau d'origine, on mesure le matériau modifié par la coupe.

Comment choisir son disque

• Matériau ferreux dur (HRC > 45) : disque dur, type Aka-Cut 3000 HV ou Aka-Cut 2000 HV.
• Matériau ferreux ductile : disque souple type Aka-Cut 650 HV ou 500 HV — abrasif libéré plus rapidement, moins de chauffe.
• Non ferreux (alu, cuivre) : Aka-Cut NF10 spécifique, anti-chargement.
• Titane : Aka-Cut Ti20, formulé pour limiter les réactions à chaud avec ce métal très réactif.
• Carbures, céramiques : disques diamantés ou CBN (Aka-Cut 1500 HV).

Lubrification

Toujours travailler sous fluide de coupe en circulation, type Aka-Cool. Le fluide refroidit, évacue les copeaux et empêche la corrosion. Si vous voyez de la fumée, des étincelles ou une coloration de la pièce, arrêtez : la ZAT est en train de se créer.

Erreurs classiques

• Pression manuelle trop forte → flexion du disque, perte de planéité
• Disque dur sur matériau ductile → encrassement, casse possible
• Lubrifiant absent ou dilué → ZAT, modification de microstructure
• Vibration excessive → fissures parasites en bord de coupe

Résultat attendu

Une surface droite, sans coloration thermique, avec des rayures régulières dues au disque. La ZAT doit être inférieure à 100 µm pour un acier standard — ce qui sera effacé en pré-polissage.

Phase 2 — Enrobage : tenir l'échantillon, protéger les arêtes

L'enrobage consiste à noyer l'échantillon dans un cylindre de résine, généralement de diamètre 25, 30 ou 40 mm. Cela facilite la manipulation, l'automatisation et — surtout — la conservation des arêtes de l'échantillon.

Enrobage à chaud ou à froid ?

Deux familles existent, à choisir selon l'échantillon :

• À chaud (presse hydraulique, 150-180 °C, 200-300 bars) : résines thermodurcissables comme Aka-Resin Phenolic ou Aka-Resin Epoxy. Rapide (5-10 min), excellente tenue, mais incompatible avec les échantillons thermosensibles (alliages traités, polymères, soudures délicates).
• À froid (température ambiante, sans pression) : résines bi-composants comme Aka-Cure Quick ou Aka-Resin Acrylic. Plus long (15 min à plusieurs heures selon la formule), mais sans aucun stress thermique ni mécanique.

Conservation des arêtes

Si l'échantillon a des arêtes critiques (couche de cémentation, revêtement, soudure en bord), choisir une résine à fort module d'Young: phénolique chargée, ou résine époxy avec charges. Sinon, l'arête se polit plus vite que le centre et vous observez une « rondeur » caractéristique.

Erreurs classiques

• Bulles dans la résine froide → cratères au polissage
• Résine encore molle au moment du démoulage → déformation
• Mauvais ratio résine/durcisseur → cuisson incomplète, dégagement de chaleur
• Échantillon mal placé dans le moule → impossible à orienter ensuite

Résultat attendu

Un cylindre dur, sans bulle visible, sans rétraction périphérique. L'échantillon doit être bien adhérent à la résine — un anneau sombre périphérique au microscope révèle un décollement.

Phase 3 — Pré-polissage : aplanir et calibrer la surface

Le pré-polissage couvre toutes les étapes entre l'enrobage et le polissage diamant. Son objectif est triple : retrouver une planéité parfaite, supprimer la couche affectée par le tronçonnage, calibrer la rugosité résiduelle pour le diamant.

Séquence classique au SiC

On enchaîne des papiers carbure de silicium de plus en plus fins, en tournant l'échantillon de 90° entre chaque étape. Une séquence passe-partout pour les aciers :

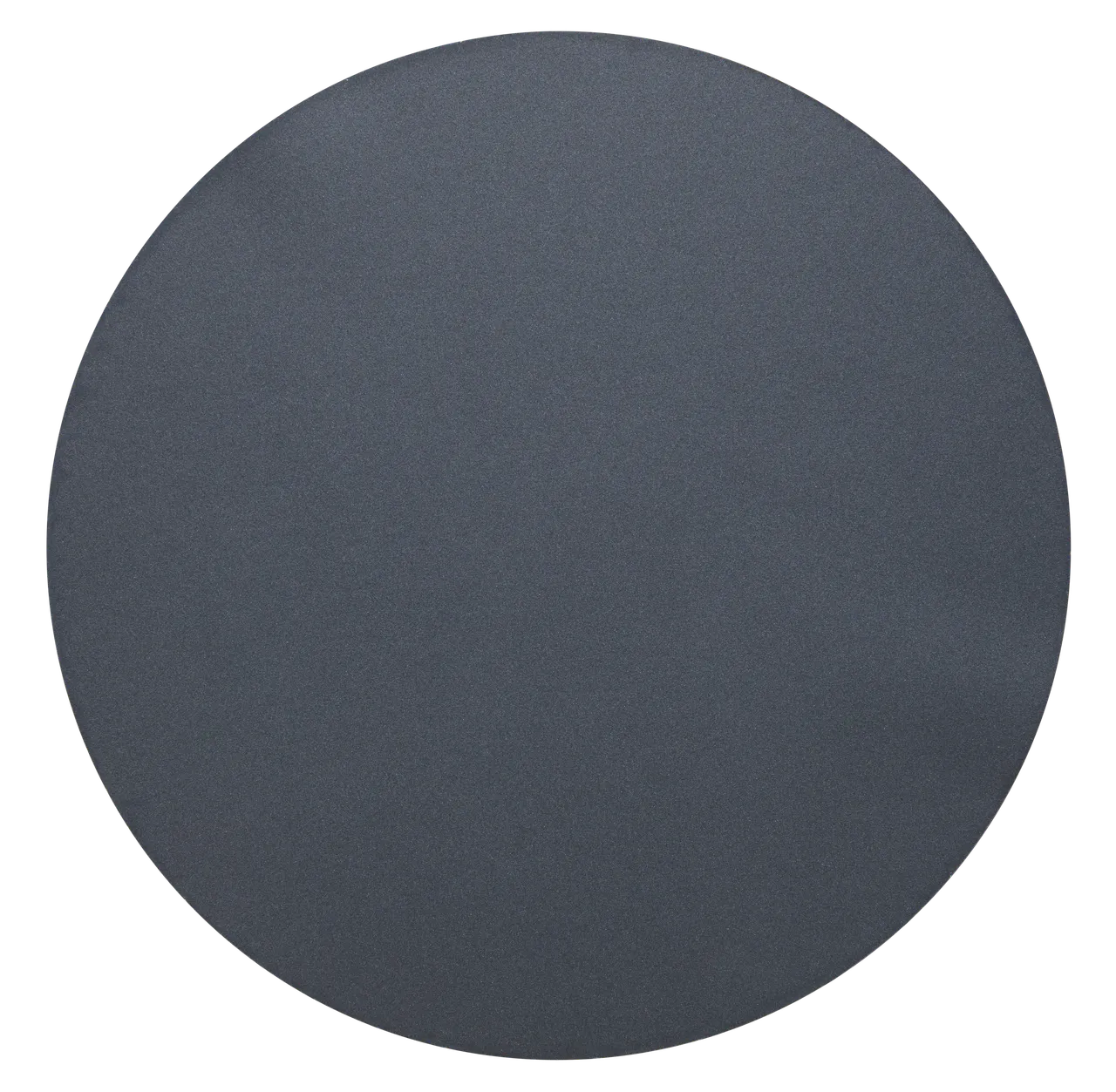

P180 → P320 → P600 → P1000 → P1200, voir P2400 selon le matériau et la suite envisagée. Les papiers Rhaco Grit couvrent toute la gamme. Pour le détail des conversions FEPA/microns et les séquences par matériau, voir notre guide complet sur les granulométries SiC.

Alternative aux gros volumes : les disques diamantés rigides

Pour les laboratoires à forte cadence, les disques type Aka-Piatto 220 remplacent plusieurs centaines de feuilles SiC sur la même durée. Coût d'achat plus élevé, coût par échantillon plus bas, et planéité supérieure.

Lubrification

Eau en circulation, généreuse. Sur les matériaux qui s'oxydent (aciers carbone, fontes, magnésium), sécher rapidement et utiliser le cas échéant un lubrifiant non aqueux.

Erreurs classiques

• Sauter un grade (P320 → P800) → rayures profondes invisibles, qui ressortent à l'attaque
• Pression trop forte → couche déformée plus épaisse
• Papier saturé en débris métalliques → arrachements
• Pas de rinçage entre étapes → contamination croisée des grains

Résultat attendu

Après la dernière étape SiC, la surface doit être uniforme, légèrement mate, avec des rayures fines toutes orientées dans le même sens. L'échantillon est prêt pour le polissage diamant.

Phase 4 — Polissage final : la surface miroir

Le polissage final efface les rayures du pré-polissage et révèle une surface « miroir » — c'est-à-dire suffisamment plane pour que la lumière s'y réfléchisse de manière spéculaire. On utilise des suspensions diamantées sur tissus dédiés.

Suspensions diamantées

Deux familles : monocristallines (cristal unique, coupe brillante) et polycristallines(auto-affûtage, taux d'enlèvement supérieur). Pour les matériaux ductiles, mono ; pour les matériaux durs et multi-phases, poly. Voir notre article dédié sur le choix entre suspension mono et poly.

Séquence courante : 9 µm → 3 µm → 1 µm, par exemple DiaUltra 9 µm → DiaUltra 3 µm → DiaUltra 1 µm.

Tissus de polissage

À chaque grade son tissu — c'est l'une des clés trop souvent négligées :

• Tissus durs et plats (type Aka-Paran-S) pour les grades 9 µm et 6 µm — conservent la planéité.
• Tissus moyens (type Aka-Daran) pour 3 µm — compromis enlèvement/finition.
• Tissus souples (type Aka-Napal ou Aka-Chemal) pour les grades fins 1 µm et OPS — relief minimal, brillance maximale.

Finition à l'OPS / silice colloïdale

Pour les analyses haute résolution (MEB, EBSD), une finition à la silice colloïdale (0,04 à 0,2 µm) sur tissu chimico-mécanique élimine la couche déformée résiduelle. Le couple Aka-Chemal + Fumed Silica est la combinaison classique.

Erreurs classiques

• Tissu inadapté au grade → relief ou rayures résiduelles
• Suspension non agitée avant emploi → distribution irrégulière de diamant
• Mélange involontaire des tissus entre grades → contamination irréversible
• Pression excessive sur OPS → décollement de phases molles

Résultat attendu

Une surface réfléchissante sans rayure visible à 200×. Pour vérifier, observez en lumière polarisée — toute rayure résiduelle se révèle immédiatement.

Étape optionnelle : l'attaque chimique

Sur une surface polie miroir, vous voyez l'échantillon « comme un miroir » — vous ne voyez pas encore les joints de grains ni les phases. L'attaque chimique (Nital sur aciers, Keller sur alu, Vilella sur inox, etc.) creuse sélectivement certaines zones pour révéler la microstructure. Sujet détaillé dans notre article sur les réactifs d'attaque chimique en métallographie.

Manuel vs automatique : choisir son niveau d'équipement

La préparation métallographique peut se faire à la main sur une polisseuse simple, ou en automatique sur une tête multi-postes programmable. Le choix dépend du volume et du niveau de reproductibilité visé.

Préparation manuelle

L'échantillon est tenu à la main, posé sur le plateau rotatif. Avantages : flexibilité totale, faible investissement initial, excellent pour les essais ponctuels et les échantillons de forme non standard. Inconvénients : reproductibilité dépendante de l'opérateur, pression difficile à contrôler, fatigue sur les cycles longs.

Préparation semi-automatique

L'opérateur place l'échantillon dans un porte-échantillon qui applique une pression constante sur le plateau rotatif. La rotation et le temps sont contrôlés par la machine. C'est le compromis le plus courant en laboratoire de routine.

Préparation entièrement automatique

Tête multi-postes (typiquement 4 à 6 échantillons simultanés), séquences programmables (durée, vitesse, pression, suspension), rinçage automatique entre étapes. Adapté aux laboratoires industriels et aux centres de contrôle qualité à fort volume.

Reproductibilité : la clé du contrôle qualité

En métallographie industrielle, l'objectif n'est pas seulement d'avoir unebonne préparation : c'est d'en avoir cent identiques. Pour y parvenir, quelques bonnes pratiques :

• Documenter la méthode par matériau (paramètres machine, séquence de consommables, temps par étape)
• Tenir un cahier de polissage ou utiliser le module recettes de la polisseuse pour rappeler les programmes
• Tracer les consommables: numéro de lot du diamant, date d'ouverture des suspensions, compteur d'utilisations des tissus
• Calibrer régulièrement les paramètres machine (pression, vitesse) avec un échantillon de référence

Vue d'ensemble : combien de temps prévoir ?

Récapitulatif visuel

1. Tronçonner avec le bon disque, sous lubrification → fragment représentatif sans ZAT
2. Enrober à chaud ou à froid selon thermosensibilité → cylindre manipulable, arêtes préservées
3. Pré-polir au SiC ou disque diamanté rigide, séquence progressive → surface plane et calibrée
4. Polir au diamant 9 → 3 → 1 µm, puis OPS si besoin → surface miroir
5. Attaquer avec le réactif adapté → microstructure révélée

Conclusion

Préparer un échantillon, ce n'est pas suivre une recette unique. C'est arbitrer phase par phase entre vitesse, finesse et coût en fonction du matériau et de l'observation visée. Maîtriser ces quatre phases, c'est se donner les moyens de produire des observations fiables, reproductibles et discutables.
